阻燃電纜標準

文章出處：責任編輯：發布時間：2020-08-23 19:49:35 點擊數：- 【大 中 小】

阻燃電纜，就是指在規定試驗條件下，試樣被燃燒，在撤去試驗火源后，火焰的蔓延僅在限定范圍內，殘焰或殘灼在限定時間內能自行熄滅的電纜。根本特性是：在火災情況下有可能被燒壞而不能運行，但可阻止火勢的蔓延。通俗地講，電線萬一失火，能夠把燃燒限制在局部范圍內，不產生蔓延，保住其他的各種設備，避免造成更大的損失。

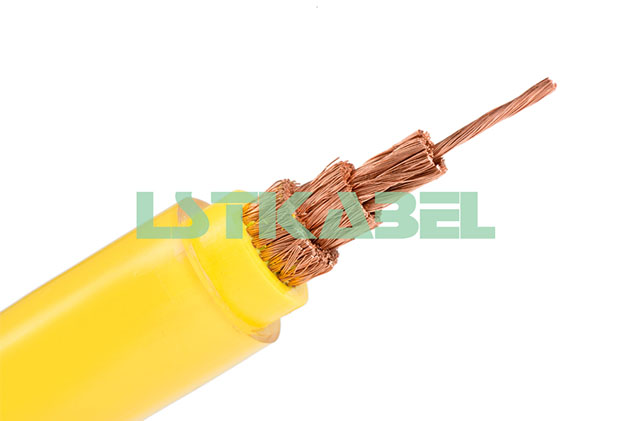

阻燃電纜

電線電纜的燃燒是由于外部加熱而產生了易燃氣體，要達到阻燃的目的，必須抑制引起燃燒的三要素，即：可燃氣體、熱量和氧氣。因此，阻燃電線電纜一般采用的方法就是在護套材料中添加含有鹵素的鹵化物和金屬氧化物，從阻燃的角度來評價，這是極好的方法，但是，由于這些材料中含有鹵化物，在燃燒時釋放大量的煙霧和鹵化氫氣體，所以，火災時的能見度低，給人員的安全疏散和消防帶來很大的妨礙，而人則更多地為有毒氣體窒息致死。
此外，鹵化氫氣體與空氣中的水一旦反應后，即生成“鹵化氫酸”，嚴重腐蝕儀器設備、建筑物造成“二次災害”。
隨著科技水平的不斷提高，阻燃問題已由過去的鹵素阻燃化，進一步發展到低鹵、無鹵的阻燃化。
指標
1．成品電纜導體(R類)直流電阻(符合GB3956規定)
2．工頻電壓試驗：交流50HZ3.5KV/5min不擊穿
IEC阻燃等級：為了評定線纜的阻燃性能優劣，國際電工委員會分別制定了 IEC60332-1、IEC60332-2和IEC60332-3三個標準。IEC60332-1和IEC60332-2分別用來評定單根線纜按傾斜和垂直布放時的阻燃能力（國內對應GB12666.3和GB12666.4標準）。IEC60332-3（國內對應GB12666.5-90，GB12666.5已經被GB/T 18380.3-2001代替）用來評定成束線纜垂直燃燒時的阻燃能力，相比之下成束線纜垂直燃燒時在阻燃能力的要求上要高得多。
IEC60332-1/BS4066-1阻燃等級（單根電線或電纜垂直燃燒測試 Flame Test On Single Vertical Insulated Wires/Cables）　這是單根電纜的阻燃標準。試驗規定，一根 60cm長的試樣垂直固定在前壁開通的金屬箱內，火焰長度175mm的丙烷燃燒器從距試樣的上部固定端450mm的位置上火焰錐與電纜以45度角接觸，如果試樣燃燒損壞部分距離固定端下部不超過50mm，測試通過。
IEC60332-3/BS4066-3阻燃等級（成束電線或電纜垂直燃燒測試 Flame Test On BunchedWires/Cables）　這是成束電纜的阻燃標準。試驗規定，成束 3.5m長的電纜試樣用鐵絲固定在梯形測試架上，試樣數量按不同分類所要求的非金屬物料決定。試樣垂直掛在燃燒爐背壁上，空氣通過底板上的進氣口引入燃燒爐。丙烷平面燃燒器以750℃的火焰與試樣接觸，試樣在強制吹風（氣流排放5m3/分鐘，風速0.9m/秒）的情況下，必須在垂直燃燒20分鐘內燃不起來，電纜在火焰蔓延2.5米以內自行熄滅。 IEC60332有A類、B類、C類和D類之分，以評定阻燃性能優劣。
UL阻燃標準：UL列明的任何電纜經過測試驗證若符合某種防火等級，可在電纜印上UL識別字、防火等級和批準編號。
增壓級-CMP級（送風燃燒測試/斯泰鈉風道實驗Plenum Flame Test/Steiner TunnelTest）：這是 UL防火標準中要求最高的電纜（Plenum Cable），適用安全標準為UL910，實驗規定在裝置的水平風道上敷設多條試樣，用87.9KW煤氣本生燈（300，000BTU/Hr）燃燒20分鐘。合格標準為火焰不可延伸到距煤氣本生燈火焰前端5英尺以外。光密度的峰值最大為0.5，平均密度值最大為0.15。　這種CMP電纜通常安裝在通風管道或空氣處理設備使用的空氣回流增壓系統中，被加拿大和美國所認可采用。符合UL910標準的FEP/PLENUM材料，阻燃性能要比符合IEC60332-1及IEC60332-3標準的低煙無鹵材料的阻燃性能好，燃燒起來煙的濃度低。
干線級-CMR級（直立燃燒測試Riser Flame Test）：這是 UL標準中商用級電纜（Riser Cable）,適用安全標準為UL1666。實驗規定在模擬直立軸上敷設多條試樣，用規定的154.5KW煤氣本生燈（527，500BTU/Hr）30分鐘。合格標準為火焰不可蔓延到12英尺高的房間的上部。干線級電纜沒有煙霧濃度規范，一般用于樓層垂直和水平布線使用。
商用級-CM級（垂直燃燒測試Vertial Tray Flame Test）：這是 UL標準中商用級電纜（General Purpose Cable），適用安全標準為UL1581。實驗規定在垂直8英尺高的支架上敷設多條試樣，用規定的20KW帶狀噴燈燃燒（70，000BTU/Hr）20分鐘。合格標準為火焰不可蔓延到電纜的上端并自行熄滅。UL1581和IEC60332-3C類似，只是敷設電纜根數不同。商用級電纜沒有煙霧濃度規范，一般僅應用于同一樓層的水平走線，不應用于樓層的垂直布線上。
通用級-CMG級（垂直燃燒測試Vertial Tray Flame Test）：這是 UL標準中通用級電纜（General Purpose Cable），適用安全標準為UL1581。商用級和通用級的測試條件類似，同為加拿大和美國認可使用。通用級電纜沒有煙霧濃度規范，一般僅應用于同一樓層的水平走線，不應用于樓層的垂直布線上。
家居級- CMX級（垂直燃燒測試Vertial Wire Flame Test）：這是 UL標準中家居級電纜（Restricted Cable），適用安全標準為UL1581，VW-1。實驗規定試樣保持垂直，用試驗用的噴燈燃燒（30，000 TU/Hr）15秒鐘，然后停止15秒鐘，反復5次。合格標準為余火焰不可超過60秒鐘，試樣不可燒損25%以上，墊在底部的外科用棉不可被落下物引燃。UL1581-VW-1和IEC60332-1類似，只是燃燒的時間不同。這種等級也沒有煙霧或毒性規范，僅用于敷設單條電纜的家庭或小型辦公室系統中。這類電纜不應成捆敷設使用，必須套管。煙密度、鹵素含量和毒性等級
