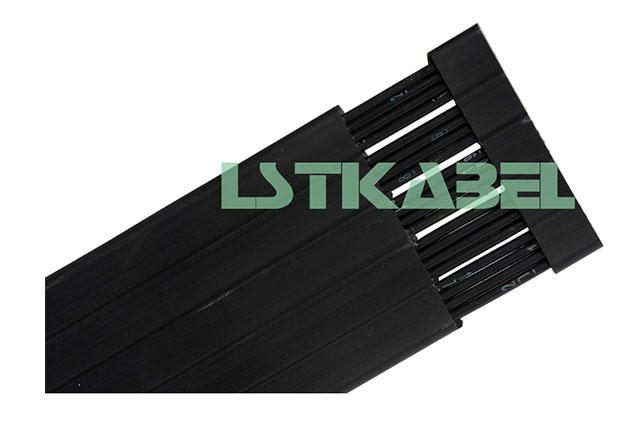

屏蔽電纜是使用金屬網狀編織層把信號線包裹起來的傳輸線。編織層一般是紅銅或者鍍錫銅，主要作用是避免干擾信號進入內層導體干擾
屏蔽是為了保證在有電磁干擾環境下系統的傳輸性能，這里的抗干擾性應包括兩個方面，即抵御外來電磁干擾的能力以及系統本身向外輻射電磁干擾的能力。理論上講，在線纜和連接件外表包上一層金屬材料屏蔽層，可以有效地濾除不必要的電磁波（這也是絕大多數屏蔽系統采用的方法），然而，這種方法的有效程度到底如何呢？對于屏蔽系統而言，單單有了一層金屬屏蔽層是不夠的，更重要的是必須將屏蔽層完全良好地接地，這樣才能把干擾電流有效地導入大地。但是，實際施工時，屏蔽系統存在一些不可忽視的困難：由于屏蔽系統對接地的苛刻要求，極容易造成接地不良，比如接地電阻過大、接地電位不均衡等，這樣在傳輸系統的某兩點間便會產生電位差，進而產生金屬屏蔽層上的電流，造成屏蔽層不連續，破壞其完整性。這時，屏蔽層本身已經成為一個最大的干擾源，因而導致其性能反而遠不如非屏蔽系統。屏蔽線在高頻傳輸時，需要兩端接地，這樣更有可能在屏蔽層上產生電位差。由此可見，屏蔽系統本身的要求，恰恰構成保證其性能的最大障礙.一個完整的屏蔽系統要求處處屏蔽，一旦有任何一點的屏蔽不能滿足要求，都勢必會影響到系統的整體傳輸性能?？墒?，市場上還很少有網絡集線器或計算機本身?yè)碛衅帘沃С郑院茈y實現整個傳輸鏈路的屏蔽
屏蔽電纜的屏蔽層接地
屏蔽層接地通常采用兩種方式來處理：屏蔽層單端接地和屏蔽層雙端接地。
①?屏蔽層單端接地是在屏蔽電纜的一端將金屬屏蔽層直接接地，另一端不接地或通過保護接地。
在屏蔽層單端接地情況下，非接地端的金屬屏蔽層對地之間有感應電壓存在，感應電壓與電纜的長度成正比，但屏蔽層無電勢環流通過。單端接地就是利用抑制電勢電位差達到消除電磁干擾的目的。
這種接地方式適合長度較短的線路，電纜長度所對應的感應電壓不能超過安全電壓。靜電感應電壓的存在將影響電路信號的穩定，有時可能會形成天線效應。
②?雙端接地是將屏蔽電纜的金屬屏蔽層的兩端均連接接地。
屏蔽電纜的使用特性
1.額定電壓U0/U 3.6/6KV；
2.電纜導體的長期工作溫度為90°C；
3.電纜的最小彎曲半徑為電纜直徑6倍；
4.電纜不得在日光下長期暴露；
5.電纜的底線芯必須良好接地。
主要技術性能
1.成品電纜應該經受工頻交流電壓實驗動力線芯為11.0kv5min
2.過渡電阻：屏蔽層或監視層的過渡電阻應該不大于3kΩ。
3.燃燒試驗：電纜應經受GB12666.2 DZ---1所規定的燃燒試驗
4.局部放電實驗：1.5U0放電量不大于20PC
5.介質損耗角正切試驗：U0時不大于0.035.
6.沖擊電壓試驗：95°C，60KV正負極性格各10次之后，對電纜式樣施加工頻11KV電壓，15min
7.電纜應能經受3U，4h工頻電壓試驗
