awg線規對照表-awg是什么意思

文章出處：責任編輯：發布時間：2022-11-21 14:48:43 點擊數：- 【大 中 小】

awg是什么意思

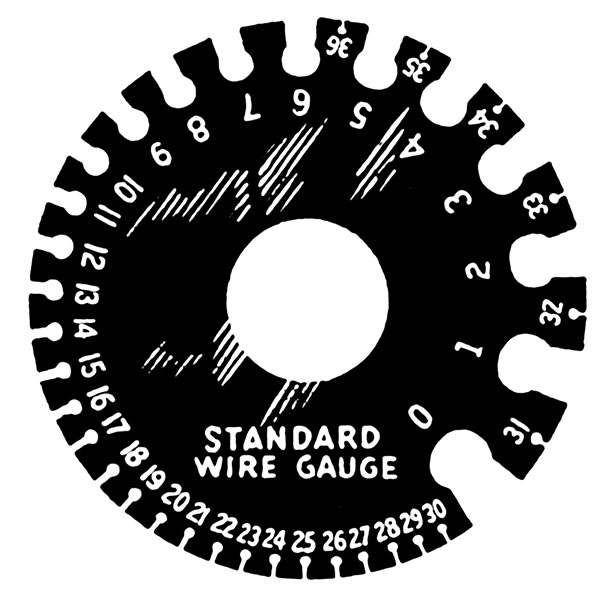

AWG（American wire gauge）美國線規，是一種區分導線直徑的標準，又被稱為 Brown & Sharpe線規。這種標準化線規系統于1857年起在美國開始使用。AWG前面的數值（如20AWG、24AWG）表示導線形成最后直徑前所要經過的孔的數量，如下圖。數值越大，導線經過孔的等級越高，導線的直徑也就越小。也就是說，AWG線規數值越大，對面國內導線橫截面積大小就越小，和國內從小到大的數值是反過來的。

awg對照表

awg線規對照表如下

AWG	外徑		截面積	電阻值	正常電流	最大電流
AWG	公制mm	英制inch	（mm²）	（Ω/km）	（A）	（A）
0000	11.68	0.46	107.22	0.17	423.2	482.6
000	10.4	0.4096	85.01	0.21	335.5	382.6
00	9.27	0.3648	67.43	0.26	266.2	303.5
0	8.25	0.3249	53.49	0.33	211.1	240.7
1	7.35	0.2893	42.41	0.42	167.4	190.9
2	6.54	0.2576	33.62	0.53	132.7	115.3
3	5.83	0.2294	26.67	0.66	105.2	120
4	5.19	0.2043	21.15	0.84	83.5	95.2
5	4.62	0.1819	16.77	1.06	66.2	75.5
6	4.11	0.162	13.3	1.33	52.5	59.6
7	3.67	0.1443	10.56	1.68	41.6	47.5
8	3.26	0.1285	8.37	2.11	33	37.7
9	2.91	0.1144	6.63	2.67	26.2	29.8
10	2.59	0.1019	5.26	3.36	20.8	23.7
11	2.3	0.09.7	4.17	4.24	16.5	18.8
12	2.05	0.0808	3.332	5.31	13.1	14.9
13	1.82	0.072	2.267	6.69	10.4	11.8
14	1.63	0.0641	2.075	8.45	8.2	9.4
15	1.45	0.0571	1.646	10.6	6.5	7.4
16	1.29	0.0508	1.318	13.5	5.2	5.9
17	1.15	0.0453	1.026	16.3	4.1	4.7
18	1.02	0.0403	0.8107	21.4	3.2	3.7
19	0.912	0.0359	0.5667	26.9	2.6	2.9
20	0.813	0.032	0.5189	33.9	2	2.3
21	0.724	0.0285	0.4116	42.7	1.6	1.9
22	0.643	0.0253	0.3247	54.3	1.28	1.46
23	0.574	0.0226	0.2588	48.5	1.022	1.165
24	0.511	0.0201	0.2047	89.4	0.808	0.921
25	0.44	0.0179	0.1624	79.6	0.641	0.731
26	0.404	0.0159	0.1281	143	0.506	0.577
27	0.361	0.142	0.1021	128	0.403	0.46
28	0.32	0.0126	0.0804	227	0.318	0.362
29	0.287	0.0113	0.0647	289	0.255	0.291
30	0.254	0.01	0.0507	361	0.2	0.228
31	0.226	0.0089	0.0401	321	0.158	0.181
32	0.203	0.008	0.0316	583	0.128	0.146
33	0.18	0.0071	0.255	911	0.101	0.115
34	0.16	0.0063	0.0201	956	0.079	0.091
35	0.142	0.0056	0.0169	1200	0.063	0.072
36	0.127	0.005	0.0127	1530	0.05	0.057
37	0.114	0.0045	0.0098	1377	0.041	0.046
38	0.102	0.004	0.0081	2400	0.032	0.036
39	0.089	0.0035	0.0062	2100	0.025	0.028
40	0.079	0.0031	0.0049	4080	0.019	0.22
41	0.071	0.0028	0.004	3685	0.016	0.018
42	0.64	0.0025	0.0032	6300	0.013	0.014
43	0.056	0.0022	0.0025	5544	0.01	0.11
44	0.051	0.002	0.002	10200	0.008	0.009
45	0.046	0.0018	0.0016	9180	0.006	0.007
46	0.041	0.0016	0.0013	16300	0.005	0.006
